DotScope wide view

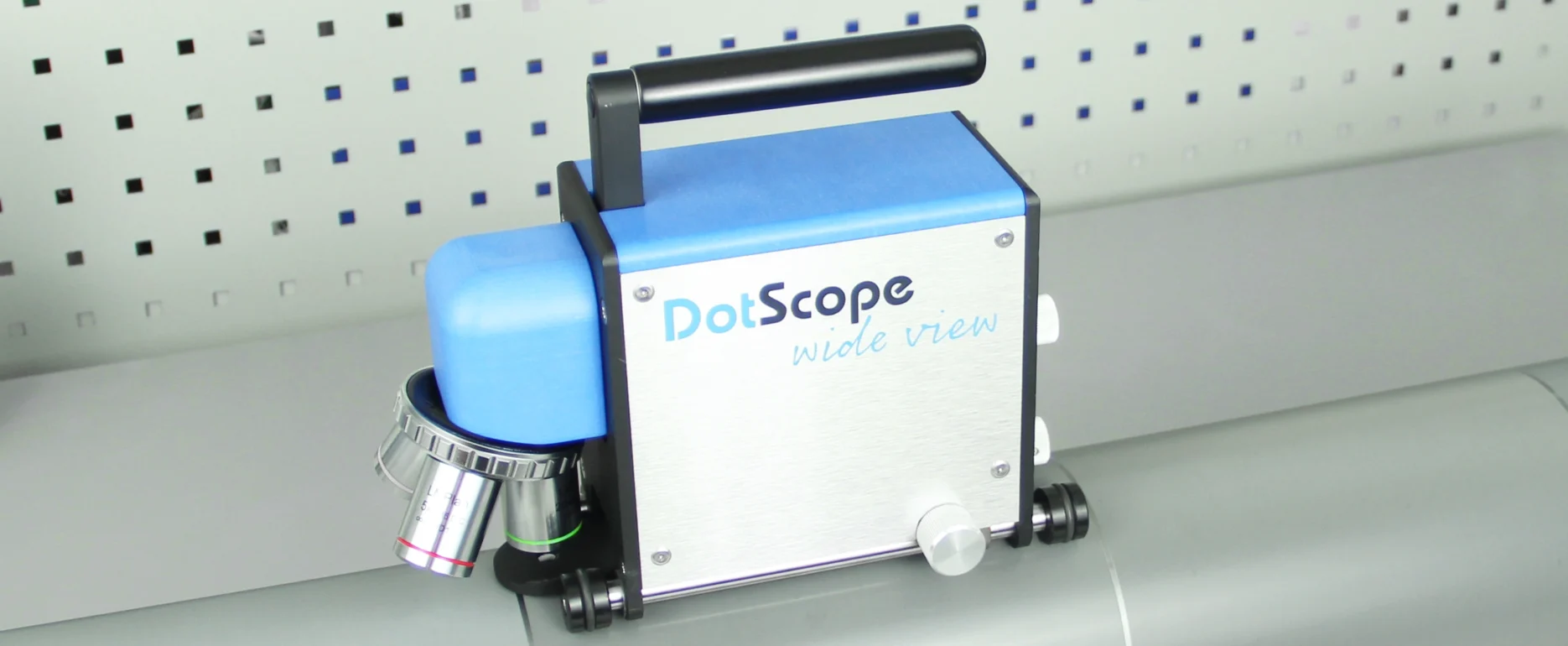

Dieses 3D-Messmikroskop ist mit einer Besonderheit ausgestattet, die sowohl den Herstellern von Walzen und Zylindern als auch den Anwendern von Prägewalzen neue Möglichkeiten bietet. Das DotScope wide view ermöglicht mit einem größeren Sichtbereich von bis zu 3290 x 2460 µm und einer Diagonale von 4100 µm die Messung von groberen Strukturen. Es ist das ideale Tool, um Prägewalzen oder grobe Beschichtungswalzen zu messen und deren Qualität zu dokumentieren. Es können Raster ab 6 l/cm analysiert werden.

Das Gerät ist mit LM-Plan-Objektiven mit Unendlichoptik ausgestattet. Solche Objektive werden bisher nur in Messgeräten deutlich höherer Preisklassen eingesetzt. Standardmäßig werden die Objektive 5x NA0,15, 10x NA0,30 und 20x NA0,40 verwendet. Diese hochauflösenden Objektive ermöglichen eine außergewöhnliche Qualität der aufgenommenen Bilder.

Schneller Scan

Chromwalzen werden bei Verwendung des 10x-Objektivs typischerweise mit 20 µm/s gescannt. Mit dem 5x Objektiv können Strukturen mit bis zu 100 µm/s gescannt werden. D.h. eine 1000 µm hohe Struktur wird in 10 Sekunden erfasst.

Bedientasten und Fokussierknopf am DotScope wide view

Beim DotScope wide view befinden sich Bedientasten und ein Drehknopf zum Fokussieren direkt am Gerät. Mit dem Fokussierknopf können Sie sehr schnell und präzise den Fokus einstellen, so wie Sie es von einem manuellen Mikroskop gewöhnt sind. Mit den Bedientasten können Sie Funktionen steuern, wie z.B. den Start einer Messung, das Speichern einer Messung, die Darstellung des Live-Bildes und das Zurücksetzen der Schrittmotor-Positionsanzeige. Diese Funktionen kommen besonders zum Tragen, wenn sehr viele Messungen durchgeführt werden müssen oder auch einfach mal ganz schnell eine Tiefe bestimmt werden muss. Dadurch kann die Software aus der Ferne bedient werden, d.h. man kann am Gerät bleiben.

Integrierte xy-Verstellung und Objektiv-Revolver

Diese beiden Merkmale sind im Prägebereich unverzichtbar. Mit der xy-Verstellung und einem 5x Obejktiv wird ein bestimmtes Detail der Walze angefahren. Anschließend kann mit dem Objektiv-Revolver ohne Verlust der Messposition auf das 10x oder 20x Objektiv gewechselt werden und weitere Analysen in Form eines 3D-Scans oder einer einfachen Tiefenmessung durchgeführt werden.

Mobilität auf höchstem Niveau

Das DotScope wide view ist kompakt, leicht und robust, lässt sich samt Notebook auch mit einer Hand zum Druckzylinder transportieren. Da das DotScope lediglich eine USB-Verbindung benötigt, wird ein hohes Maß an Mobilität erreicht. Der geringe Stromverbrauch erlaubt in Kombination mit einem Notebook problemlos eine mehrstündige netzunabhängige Nutzung.

Intuitiv zu bedienende Software

Die dazugehörige Software ist modern gestaltet und kann von jedermann auch ohne Schulung in kürzester Zeit bedient werden, ideal für den Produktionseinsatz. Für alle Anwendungen wie Raster-, Tief-, Flexo- und Prägedruck wird nur eine Software benötigt. Zur perfekten Datenaufbereitung gehören die One-Klick-Speicherung einer Messung, die Report-Erstellung in verschiedenen Sprachen und Layouts sowie ein Datenbank-Export. Weitere Informationen zur Software finden Sie hier.
